光ファイバーパッチコードとは、光ファイバーケーブルの両端にある2つのコネクターを指し、光路接続を実現するために使用されます。ファイバー伝送媒体によれば、シングルモードファイバーパッチコードとマルチモードファイバーパッチコードに分けられます。次に、シングルモードファイバーパッチコードと、シングルモードパッチコードのタイプについて説明します。
シングルモードファイバーパッチコードとは何ですか？
シングルモードファイバーパッチコードのファイバーコア径は特に小さく、わずか8μm〜10μmです。また、光の伝搬経路は1つだけです。したがって、光は光ファイバのシャフトコアに沿ってのみ伝送できるため、分散と光エネルギーの浪費を完全に回避できます。通常、シングルモード光ファイバーパッチコードの色は黄色で、接続ヘッドと保護スリーブは青です。これは、通常、長距離伝送と高帯域幅需要ネットワーク接続に使用されます。
SingleModePatchCordTypesとは
シングルモード光ファイバーパッチコードの種類は、光ファイバーコネクター、芯数、ケーブル材質、ケーブル径、使用環境などで分類できます。
光ファイバコネクタごとのシングルモードパッチコードタイプ：
ファイバーパッチコードのコネクターは、LC / SC / ST / FC / MU / MTRJ / E2000およびその他のタイプで利用できます。端は同じコネクタと同じ場所に配置するか、LC-LC、LC-SC、LC-ST、SC-ST、SC-SC、ST-STなどの異なるコネクタと組み合わせることができます。 |  |
一般的なタイプシングルモードパッチコードのタイプ
|  |
 | 2.LCシングルモード光ファイバーパッチコード：小さな長方形の接続ヘッド、1.25mmのコア直径、便利なモジュラーラッチ（RJ）ラッチメカニズムでできています。 LCファイバーコネクタピグテール最も使用されているファイバーピグテールタイプ |
3.FCシングルモード光ファイバーパッチコード：金属スリーブヘッド、2.5mmコア直径。締め付けモードはねじバックルです。一般的にODF側で使用されます（ワイヤーフレームで最も使用されます） |  |
 | 4.Stシングルモード光ファイバーパッチコード：一般的に光ファイバー配線フレームで使用され、シェルは円形で、固定方法はねじバックルです。 （10Base-F接続の場合、コネクターは通常STタイプです。ファイバー配線フレームで一般的に使用されます） |

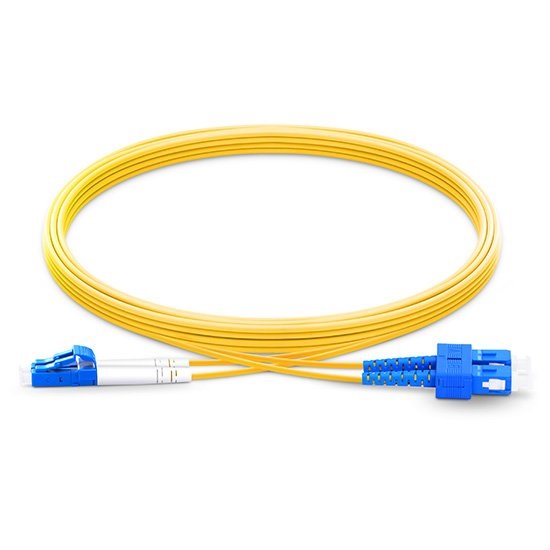

| 5.SC-LCシングルモード光ファイバーパッチコード：ファイバーパッチコードの接続ヘッドが異なるため、光路活動に関連してより柔軟に対応できます。 |  |
研磨タイプに基づく：
APC、UPC、PCに分かれています
APC：緑のヘッド、挿入端は斜め、角度範囲は30度、上部は斜め8°±1°
UPC / PC：青いヘッド、挿入端面はフラット
以下のリターンロス：
APC、UPC、PC研磨タイプ
SC / APCシングルモード光ファイバーパッチコード
ファイバ容量別のシングルモードパッチコードタイプ：
シンプレックス、デュプレックス、バンドル、リボンシングルモード光ファイバーパッチコアがあります。
 |  |
| セントシンプレックスシングルモード光ファイバーパッチコード： | St Duplexシングルモード光ファイバーパッチコード： |
ケーブルの材質と直径ごとのシングルモードパッチコードタイプ
シングルモード光ファイバーパッチコードのケーブル径は0.9mm、2.0mm、3.0mmです。ケーブル外被材質により、通常タイプ、通常難燃タイプ（PVC）、低発煙ハロゲンフリータイプ（LZSH）、低発煙ハロゲンフリー難燃タイプなどに分けることができます。
使用環境に基づく：
それは屋外のシングルモード光ファイバーパッチコード、屋内のシングルモード光ファイバーパッチコード、amouredシングルモード光ファイバーパッチコード、防水のシングルモード光ファイバーパッチコードなどに分けることができます。
FOCCのシングルモード光ファイバーパッチコードは、独自の研削プロセスを使用して、製品の優れた光学性能と安定性を保証し、製品の長期的な安全性と信頼性を保証します。シングルモード光ファイバーパッチコードの無料サンプルをテスト用に提供できます。
シングルモードのパッチコードのタイプについてまだ質問がある場合は、詳細についてお気軽にお問い合わせください。ありがとう。
