MPOの背景
マルチ-ファイバー プッシュイン(MPO)- コネクタ(MTP は他の有名企業の MPO コネクタ ブランドとして登録されているため、MTP コネクタとも呼ばれることもあります)は、高速ネットワーク オペレータ、所有者、設置会社に多数の利点を提供するため、人気が高まっています。-これらは、最速のリンクを接続し、最も機密性の高いサービスとデータを顧客に提供し、高速相互接続を可能にし、冗長性を確保するために使用されます。-ますます多くの通信会社が中央オフィスをデータセンター (CORD) に再構成し、12 または 24 ファイバーの MPO ケーブルを導入しています。実際、MPO は急速にコネクタとして選ばれつつあります。
MT フェルールは高精度のポリマーまたはセラミック素材で作られており、マイクロアパーチャ アレイを介して複数の光ファイバー(通常は 12/24/48 コア)に対応します。-機械的なガイド構造により、複数のチャネルの同時位置合わせが可能になり、ファイバー間の光信号の低損失伝送が保証されます。{6}}その核となる価値は高密度の統合-にあります-。たとえば、単一の 24- MPO で 24 個のシングルコアを置き換えることができますLCコネクタ、ラックスペースの 90% を節約します。
MPO コンポーネント
MPO 光ファイバ コネクタには、光ファイバ、シース、カップリング アセンブリ、金属リング、ピン、ダスト キャップなどが含まれます。ピン部分にはオス バージョンとメス バージョンがあります。オス コネクタには 2 つのピンがありますが、メス コネクタにはピンがありません。
カラーコーディング
MPO コネクタは色分けできるため、さまざまなタイプや仕様を簡単に区別できます。{0} MPO コネクタは、シングル-モードとマルチ-モードの両方のマルチファイバー ケーブルに適しています。-シングル-モード マルチ- ファイバー ケーブルには黄色のシースがあり、通常は角度付き物理接触 (APC) コネクタが装備されています。黄色は OS1 または OS2 の仕様を表すため、ケーブルの仕様をよく読むことが重要です。
一部の MPO 終端ケーブル プロバイダーは、OM4 ケーブルにエリカ紫色のシースを使用して、アクアマリン OM3 ケーブルと視覚的に区別しています。

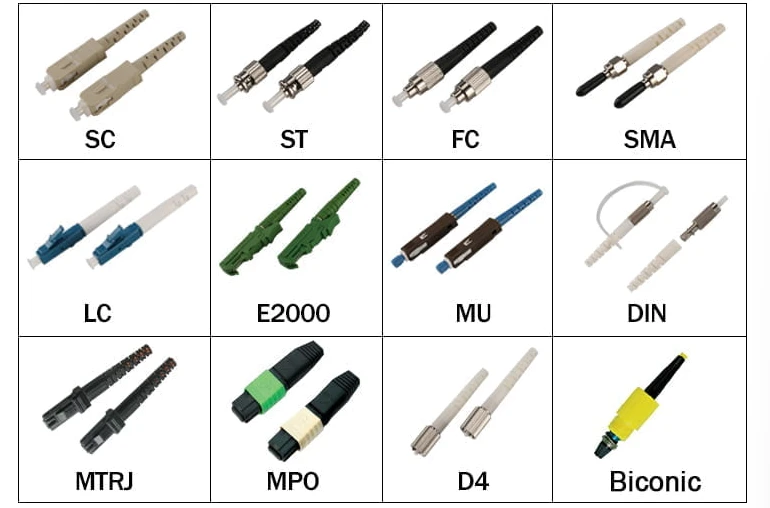

コネクタの種類

各ジャケットには複数の光ファイバーが含まれており、共通の規格に従って色分けされています。{0}}最も一般的なコネクタ タイプは MPO-12 で、1 列あたり 12 本のファイバがあります。 12 本のファイバーの複数列 (例: 24、36、48) で構成される、より高密度のコネクターも利用できます。 CORD では MPO-24 の使用が増えています。 1列あたり16本のファイバーで構成されるMPO-16も利用可能です。さらに、MPO-32 は、それぞれ 16 本のファイバーの 2 列で構成されています。
この図に示されている 3 つの標準化されたファイバ極性タイプは、タイプ A (一般にストレートとして知られる)、タイプ B (一般に反転として知られる)、およびタイプ C (一般にツイスト ペアとして知られる) です。{0}
オスコネクタとメスコネクタ
すべての-オス単心-ファイバー コネクタとは異なり、MPOコネクタオス (フェルール付き) またはメス (対応するガイド穴付き) のいずれかになります。オスコネクタとメスコネクタのみをペアリングすることは、損傷(オス対オス)を回避し、導通を確保するための最初のステップです。フェルールを位置合わせすると、ファイバーが完全に向かい合うようになります。

コネクタキー
MPO コネクタには、コネクタ本体の片側にキーがあります。コネクタ キーが上を向いている場合 (「キー アップ」と呼ばれる)、コネクタ内のファイバ位置は、位置 1 (P1) から位置 12 (P12) まで、左から右に配置されます。複数の列を持つ MPO コネクタの場合も、番号は上から下に配置されます。つまり、最初の行は P1 ~ P12、2 番目の行は P13 ~ P24 となります。
8、12、または 24 芯の MPO のコネクタ キーは中央にあります。 16 または 32 ファイバーの MPO の場合、キーは左にオフセットして配置されます。
このキーは、ファイバの位置を決定するのに役立つだけでなく、コネクタを MPO アダプタまたはトランシーバ ポートに 1 つの方法でのみ挿入できるようにします。 MPO APC コネクタの場合、8 度の角度によって形成される「ピーク」はキーと同じ側になります。
接続方法

個々の MPO コンポーネント (バックボーン、アダプター、パッチ コード) はタイプ (A、B、または C) ごとに分類されており、正しいトランスミッターが正しいレシーバーと通信できるように、必要な極性を維持するのに役立ちます。ただし、エンドツーエンド システムを指す場合、標準では「接続方法」を指します。これは A、B、または C の場合もあります。これを個々のコンポーネントのタイプと混同しないでください。 A、B、または C の接続方法は、MPO バックボーン ケーブルの種類にのみ対応します。
エンドツー-エンドのパラレル シグナリング方式 A 接続では、1 つのタイプ A トランク、2 つのタイプ A マッチング アダプタ、一方の端で 1 つのタイプ A パッチ コード、もう一方の端で 1 つのタイプ B パッチ コードを使用します。これは、MPO コネクタの「キーアップからキーダウン」の嵌合設定を示しています。この方法は、ファイバーの極性を維持するために使用されます。
極性検証の重要性: 極性検証はなぜ重要ですか?主な目標は、正しい送信機 (TX) が正しい受信機 (RX) に接続されていることを確認することです。データを正確に送受信するには、MPO コネクタを正しく位置合わせして嵌合する必要があります。結合が不十分だと、信号が間違った方向に送信される可能性があるため、信号伝送が妨げられます。
他のケーブルと極性が異なるケーブルはリンク全体の極性を変更する可能性があるため、これも重要です。たとえば、すべてのコンポーネント (ケーブル、嵌合アダプタなど) がタイプ A であるが、1 つのコンポーネントがタイプ B である場合、リンク全体がタイプ B になります。経験則として、タイプ A コンポーネントは極性を維持しますが、タイプ B コンポーネントは極性を反転します。
さらに、ファンアウト ケーブルを使用する場合は、正しい接続のため極性に常に注意してください。{0}そうしないと、間違った極性タイプになる可能性があります。
結果
極性の問題が診断されていないと、技術者の資本支出と作業負荷 (つまり、運用経費) が増加します。技術者は、実際には正しい極性がないにもかかわらず、欠陥があると誤って信じて、高価な短距離 MPO パッチ コードを不必要に引き裂いて交換してしまう可能性があります。-試運転前に極性の問題が修正されていない場合、設置後にどのケーブル接続に極性の問題があるかを判断するのはイライラして退屈な推測ゲームになります。

接続前検査の図-
点検と清掃
光ファイバー ネットワークの問題の 80% はコネクタの汚れが原因であり、コネクタの汚れがネットワーク障害の主な原因であること (NTT アドバンスト テクノロジによる 2010 年の調査による) を考慮すると、検査とクリーニングが最も重要です。
クリーニングまたは修復のために重要なリンクを切断する必要があり、提供されるサービスに悪影響を及ぼす可能性があります。これには時間がかかりますが、さらに重要なことに、この状況は簡単に防ぐことができます。

ANSI/TIA-598-D で指定されたスキームに従って、マルチコア光ファイバー ケーブル内のファイバーは、以下に示すように色分けされています。各ポートが潜在的な障害点となるため、MPO コネクタの検査とクリーニングは特に重要です。繊維を追加すると表面積が増えるため、汚染や故障のリスクが高くなります。コネクタの接続不良はサービス損失の重大な原因であり、MPO リンクではその影響がさらに大きく、単一のコネクタが汚れたり損傷したりすると、最大 12 または 24 のファイバに影響が及ぶ可能性があります。
さらに、ネットワークを将来にわたって確実に備え、増え続ける帯域幅需要に確実に対応するには、コネクタが良好な状態にあることを確認することが重要です。{0}{1}{1}市場にはさまざまなタイプのコネクタがあるため、単一のツールを使用してすべてのタイプの MPO ケーブル(マルチモードまたはシングルモード ファイバ、APC、UPC オス(ピンあり)およびメス(ピンなし)コネクタを含む)を検査することで、ネットワーク テストを大幅に簡素化できます。-
