STM-N フレーム構造は 9 行と 270×N 列で構成され、バイト- インターリーブ多重化を使用し、9×270×N=2430×N バイトになります。各バイトは 8 ビットで、バイトあたりのデータ レートは 64 kbit/s です。各フレームの周期は 125 μs、フレーム レートは 8 kHz (1 秒あたり 8000 フレーム) です。 STM-1 は最も基本的な SDH 構造です。各フレームの周期は 125 μs、19440 (9x270x8) ビットを含み、送信速度は 19440bit/125μs=155520kbit/s です。 STM-N は、バイト インターリーブ同期によって N 個の STM-1 を多重化することによって形成されるため、そのデータ レートは STM-1 の N 倍です。

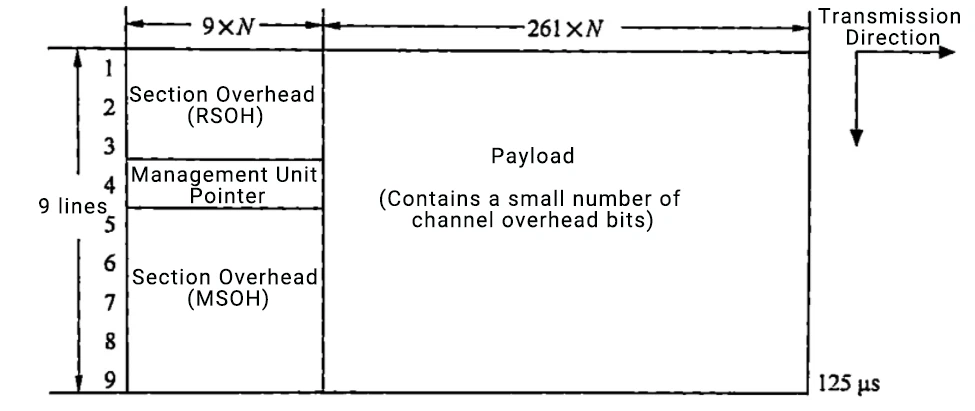

図に示すように、SDH フレームは、ペイロード、管理ユニット ポインター (AU-PTR)、セクション オーバーヘッド (SOH) の 3 つの部分で構成されます。
【例1-1】 STM-16のフレームレート、フレーム長、MSOHレートを計算します。
(1) STM-N のフレーム周期は 125 μs であるため、STM-N 内のレートとして STM-16 も 125 μs のフレーム周期を持つ必要があります。
(2) STM-N のフレーム構造は 9 行 270×N 列であるため、STM-16 のフレーム長は 9×270×16=44880 バイトまたは 9×270×16×8=359040 ビットになります。
(3) MSOH は STM-N の行 5-9 の最初の 9×N 列に位置するため、STM-16 フレームには 5×9×16=720 バイトの MSOH が存在します。各バイトのレートは 64 kbit/s であるため、STM-16 フレームの MSOH レートは 720×64 kbit/s=46080 kbit/s です。
セグメント オーバーヘッド (SOH) 領域は、主要な情報ペイロードの正確かつ柔軟な送信を保証するために、フレームの位置決め、操作、保守、および管理に関連するバイトを格納するために使用されます。 SOH はさらに、再生セグメント オーバーヘッド (RSOH) と多重セグメント オーバーヘッド (MSOH) に分割されます。リジェネレータ セグメント オーバーヘッドは、STM-N フレームの行 1-3 および列 1-9×N に位置し、フレームの位置決め、モニタリング、およびリジェネレータ セグメントのメンテナンス管理に使用されます。リジェネレータ セグメント オーバーヘッド (RSOH) は、リジェネレータ セグメントの先頭で生成されてフレームに追加され、リジェネレータ セグメントの終わりで終了します。つまり、処理のためにフレームから抽出されます。したがって、SDH ネットワークでは、リジェネレータ セクションのオーバーヘッドは各ネットワーク要素で終端する必要があります。 RSOH は、再生器と端末装置の両方でアクセスおよび配置解除できます。多重化セクションのオーバーヘッドは、STM-N フレームの行 5 ～ 9 および列 1 ～ 9 × N に分散されます。多重化部の監視、保守、管理に使用されます。多重化セクションの先頭で生成され、最後に終了します。したがって、多重化セクションのオーバーヘッドはリピータ上で透過的に送信され、リピータを除く他のすべてのネットワーク要素で終端します。
中継器間、または中継器とデジタル多重装置の間の物理的実体をリジェネレータ部と呼びます。 2 つの多重化デバイス間のすべての物理エンティティは多重化セクションを構成します。異なる再生器セクションの再生器セクションのオーバーヘッドは互いに独立しており、異なる多重化セクションの多重化セクションのオーバーヘッドも互いに独立しています。ネットワーク層の観点から見ると、SDH ネットワークはチャネル層と伝送媒体層に分割されます。チャネル層はさらに、低次チャネル層と高次チャネル層に分けられます。-伝送媒体層はセグメント層と物理層に分けることができる。セグメントレイヤはさらに多重化セグメントレイヤと再生成セグメントレイヤに分けることができる。図に示すように、物理層は伝送路です。
オーバーヘッドは、各層での SDH 信号の詳細な監視および管理機能を提供します。監視はセグメント層の監視とチャネル層の監視に分けられます。セグメント レイヤ モニタリングは、再生成セグメント レイヤ モニタリングと多重化セグメント レイヤ モニタリングにさらに分けられ、チャネル レイヤ モニタリングは、高次チャネル レイヤ モニタリングと低次チャネル レイヤ モニタリングにさらに分けられます。-これにより、各層での STM-N の詳細なモニタリングが実現します。たとえば、2.5 Gbit/s システムを監視する場合、再生セクションのオーバーヘッドは STM{12}}16 信号全体を監視し、多重化セクションのオーバーヘッドは STM-16 内の 16 個の STM{15}1 のいずれかを監視するように調整されます。{20}}16 内の 16 個の STM{15}1 のいずれかを監視します。高次パス オーバーヘッドはこれをさらに調整して各 STM-1 内の VC-4 を監視し、低次パス オーバーヘッドはさらに調整します。 VC-4 を監視して、63 台の VC-12 のいずれかを監視します。 2.5Gbit/sレベルから2Mbit/sレベルまでの多段階監視を実現します。これらの監視機能は、さまざまなオーバーヘッド バイトを使用して実装されます。
管理単位ポインタは、フレームの４行目の１～９×Ｎ列目に格納される。これは、STM-N フレーム内の情報ペイロードの最初のバイトの正確な位置を示し、必要な情報を正確に識別します。レート調整は、さまざまなサービスや他のネットワークへの接続との互換性を確保するために、このポインターを使用して実行されます。
情報ペイロード領域には、さまざまな電気通信サービス情報と、チャネル パフォーマンスの監視に使用される少数のチャネル オーバーヘッド バイトが格納されます。これは、セグメント オーバーヘッドと管理ユニット ポインタ領域を除く、STM-N フレーム構造のすべての領域に配置されます。
