光通信では、デュプレックスおよびパラレル光リンクは、最も一般的に展開されているケーブル構造の2つです。この投稿では、2ファイバーデュプレックスおよび8ファイバー/ 20ファイバーパラレル光ファイバーモジュールを使用した特定の接続ソリューションについて説明します。
二重リンクは、2つのファイバーを使用して実現されます。最も一般的に使用されるコネクタは、デュプレックスLCです。 TIA規格は、エンドツーエンドファイバーデュプレックス接続を完了するためにデュプレックスLCコネクタで終端された2種類のデュプレックスファイバーパッチケーブルを定義しています：A-to-Aパッチケーブル（クロスバージョン）とA-to-Bパッチケーブル（aストレートバージョン）。この記事では、使用するLCからLCのデュプレックスケーブルはすべてAからBへのパッチケーブルです。これは、光信号がBコネクタで送信され、Aコネクタで受信されることを意味します。
図1：2種類のファイバーパッチケーブル
並列リンクは、2つ以上のチャネルを組み合わせることによって実現されます。パラレル光リンクは、8ファイバー（Txに4ファイバー、Rxに4ファイバー）、20ファイバー（Txに10ファイバー、Rxに10ファイバー）または24ファイバー（Txに12ファイバー、Rxに12ファイバー）を使用して実現できます。 ）。 8ファイバ光リンクを実現するための標準ケーブルは、MTPコネクタ（12ファイバコネクタ）を備えた12ファイバトランクです。タイプB極性スキームに従います。コネクタのタイプとファイバーの配置を図2に示します。
図2：パラレルファイバー（8ファイバー）光伝送
20ファイバパラレル光リンクを実現するには、パラレル24ファイバMTPコネクタを使用します。ファイバーの位置合わせとコネクタのタイプを図3に示します。
ここでは、2つのデュプレックストランシーバーを接続するために必要なアイテムについて説明します。これらの2ファイバーデュプレックスプロトコルには、10GBASE-SR、10GBASE-LR、10GBASE-ER、40GBASE-BiDi、40GBASE-LR4、40GBASE-LRL4、40GBASE-UNIV、40GBASE-FR、100GBASE-LR4、100GBASE-が含まれますが、これらに限定されません。 ER4、100GBASE-CWDM4、100GBASE-BiDi、1GFC、2GFC、4GFC、8GFC、16GFC、32GFC。

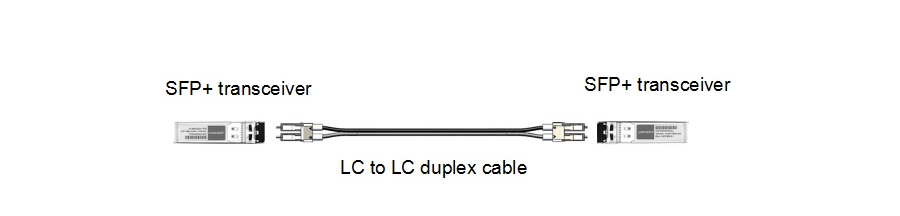

2つのデュプレックスSFP +トランシーバーを直接接続する場合、A-to-Bタイプのパッチケーブルが必要です。このタイプの直接接続は、所定の列のラック/キャビネット内でのみ使用することをお勧めします。図4は、1つのLCからLCへのデュプレックスパッチケーブルで接続された2つのSFP +を示しています。
図4：2ファイバーから2ファイバーへの直接接続
次の図は、2つのデュプレックストランシーバーの相互接続です。 8ファイバーMTPトランクケーブルは、トランクの端に接続された8ファイバーMTP-LCブレークアウトモジュールを使用して配置されます。送信中は極性を維持する必要があることに注意してください。また、ピン留めされたコネクタは、ピン留めされていないデバイスと共に展開する必要があります。構造化ケーブルにより、移動、追加、変更（MAC）が容易になります。図5は、このソリューションを示しています。
図5：2ファイバーから2ファイバーへの相互接続（1）
| 項目 | 説明 |
| 1 | LC-LCデュプレックスケーブル（SMF / MMF） |
| 2 | LCブレークアウトモジュールをデュプレックスするMTP-8（ピン留め） |
| 3 | 8ファイバーMTPトランクケーブル（固定されていません） |
図6もSFP +トランシーバーの相互接続ソリューションですが、右側では8ファイバーMTP-4 x LCハーネスケーブルとMTPアダプターパネルが代わりに使用されています。このソリューションは、ポート数の多いスイッチに接続が必要な場合に最適に機能します。
図6：2ファイバー相互接続（2）
| 項目 | 説明 |
| 1 | LC-LCデュプレックスケーブル（SMF / MMF） |
| 2 | LCブレークアウトモジュールをデュプレックスするMTP-8（ピン留め） |
| 3 | 8ファイバーMTPトランクケーブル（固定されていません） |
| 4 | 96ファイバーMTPアダプターパネル（8ポート） |
| 5 | 8ファイバーMTP（ピンなし）-デュプレックス4 x LCハーネスケーブル |
このソリューションは、デュプレックスクロスコネクトです。これにより、すべてのパッチがメイン配布エリア（MDA）で作成され、ポート間接続の柔軟性が最大化されます。図7に、二重接続のクロスコネクトソリューションを示します。
図7：2ファイバーから2ファイバーへのクロスコネクト
| 項目 | 説明 |
| 1 | LC-LCデュプレックスケーブル（SMF / MMF） |
| 2 | LCブレークアウトモジュールをデュプレックスするMTP-8（ピン留め） |
| 3 | 8ファイバーMTPトランクケーブル（固定されていません） |
このパートでは、2つのパラレル（8ファイバーまたは20ファイバー）トランシーバーを接続するために必要なアイテムについて説明します。これらのプロトコルには、40GBASE-SR4、40GBASE-xSR4 / cSR4 / eSR4、40GBASE-PLR4、40GBASE-PSM4、100GBASE-SR4、100GBASE-eSR4、100GBASE-PSM4、100GBASE-SR10が含まれますが、これらに限定されません。
2つのQSFP +またはQSFP 28トランシーバーを直接接続する場合は、8ファイバーMTPトランクケーブルが必要です。 2つのCFPトランシーバーを直接接続するには、24ファイバーMTPトランクケーブルが必要です。
図9は、2つのCFPモジュール（20ファイバー）の相互接続ソリューションを示しています。 CFPを分割して8ファイバーインフラストラクチャ全体に信号を送信するには、1 x 3ブレークアウトハーネス（24ファイバーMTPから3つの8ファイバーMTP）が必要です。 2つの8ファイバー光ファイバーの相互接続を実現するために、ブレイクアウトハーネスを8ファイバーMTP（ピン留め）トランクに、24ファイバーMTPトランクをMTP（ピン留めされていない）トランクに置き換えることができます。
図9：20ファイバーから20ファイバーへの相互接続
| 項目 | 説明 |
| 1 | 1×3 MTPブレイクアウトハーネスケーブル（24ファイバーMTPから3つの8ファイバーMTP）（ピン留め） |
| 2 | 96ファイバーMTPアダプターパネル（8ポート） |
| 3 | 24ファイバーMTPトランクケーブル、3本の8ファイバーレッグ（固定されていません） |
この投稿では、デュプレックスおよびパラレル光リンクの意味を簡単に紹介し、2つのデュプレックス光または2つのパラレル光の接続ソリューションをいくつか紹介します。各ソリューションで使用される対応する項目もリストされています。各ケーブル接続ソリューションを適用するときは、伝送距離と作業環境を考慮に入れる必要があります。並列接続と二重接続のソリューションについては、次の投稿で説明します。
