SM 1x2 ファイバーカプラー

私たちの工場でsm 1x2ファイバーカプラーを購入することを歓迎します。中国の大手メーカーおよびサプライヤーの 1 つとして、カスタマイズされた注文も歓迎します。今すぐ価格と見積もりをご相談ください。

● 405 nm で使用する狭帯域カプラー

● 99:1 から始まる任意の分割比で利用可能

● 終端されていないファイバ、FC/PC コネクタ、または FC/APC コネクタ

特徴

●波長範囲：405±5nm

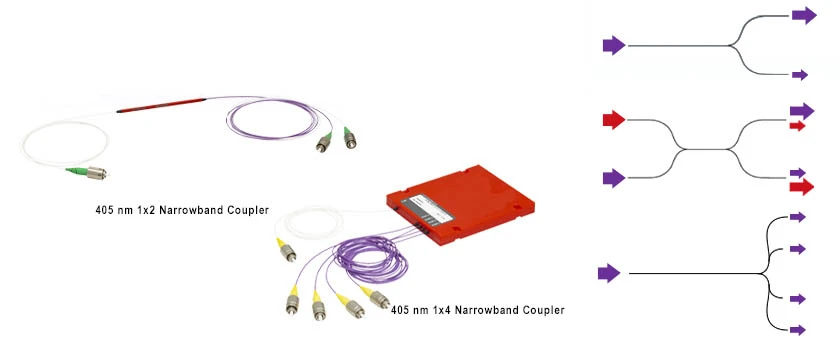

● 1x2、2x2、または 1x4 構成が利用可能

● 99:1 から始まる任意の分割比が利用可能

● 終端されていないファイバ、FC/PC コネクタ、または FC/APC コネクタ

FOCC は、99:1 から選択可能な分割比を備えた、405 ± 5 nm の波長用の狭帯域カプラを提供します。カプラー構成には、1x2、2x2、1x4 があります。 405 nm 光の波長は短いため、特定の用途に適切な 405 nm カプラー タイプを選択する際には、いくつかの追加要素を考慮する必要があります。

主な考慮事項

光ファイバー: ゲルマニウム (Ge)- ドープ ファイバーと純粋なシリカ- コア ファイバーの 2 つの異なる設計が利用可能で、どちらも 405 nm 波長でのシングルモード伝送が可能です。{0}通常の動作波長範囲は 400 nm ～ 635 nm 以上です。開口数(NA)が0.12の場合、ゲルマニウム-ドープファイバのコア直径は2.1μmです。一方、同じ NA の場合、純粋なシリカ-コア ファイバーのコア直径は 3.0 µm です。

コアサイズ:
405 nm シングルモード ファイバに必要なコア直径は、1550 nm ファイバ（Corning SMF-28 など）に必要なコア直径の 3 倍以上小さいです。これらのファイバはコア サイズが非常に小さいため、FC/PC または FC/APC 光ファイバ コネクタ フェルールで終端するときに非常に正確な位置合わせが必要です。コネクタが互いに嵌合されるとき (たとえば、ダイアフラム内で) ファイバ コアの位置がずれると、重大な光損失が発生する可能性があります。さらに、小コアのシングルモード ファイバの融着接続には、最適な結果を得るために特殊な装置が必要です。

405 nm 光透過の減衰

ファイバー損失は本質的に、従来の近赤外線/通信ファイバーよりも大きくなります。{0}たとえば、1550 nm の光の伝送に使用されるファイバーの減衰は 0.15 dB/km 以下ですが、405 nm の光の伝送に使用されるファイバーの減衰は通常 30 dB/km 以下です。

コア サイズが小さいため、シングルモード ファイバの端面は強い 405 nm 放射線にさらされ、端面の損傷につながります。-

3 µm の純粋なシリカ-コア ファイバでは、5 mW の連続波光のパワー密度は 70.7 kW/cm2 です。一方、2.1 µm のゲルマニウム- ドープ コア ファイバでは、同じ出力に対する出力密度は 144.4 kW/cm² にもなります。ファイバ端面上の汚れ、油、またはグリースは、この強い光にさらされて化学分解を受け、ファイバに損傷を与えたり、光路の減衰が許容できないレベルに増加したりする可能性があります。純粋なシリカ-コア ファイバは、コア直径が大きいため、ゲルマニウム-ドープ ファイバと比較して端面損傷を受けにくいです。-一般に、5 ～ 10 mW を超える出力には、純粋なシリカ-コア ファイバーが推奨されます。

カラーセンターの形成: 繊維は、波長 405 nm の光にさらされると、光誘起吸収 (光暗化) を受けます。{0}これは、吸収または散乱による減衰が時間の経過とともに増加することを意味します。カラーセンターの形成メカニズムには、光とファイバー内に存在するドーパントまたは不純物との相互作用、およびファイバー延伸中に生成される応力-による分子結合が関与しており、ファイバー内に微細な欠陥が生じます。それはファイバーの種類、光の波長と強度、露光時間によって異なります。この影響は累積的ですが、場合によっては可逆的です。フォトダークニングは、405 nm の波長で使用されるファイバーまたは光ファイバーデバイスのパフォーマンスに大きな影響を与える可能性があり、ファイバーが使用できなくなる場合もあります。純粋なシリカ-コアファイバーは、ゲルマニウム-ドープファイバーと比較して、カラーセンターの形成に対して優れた耐性を示します。
