パッチコード生産ラインとは何ですか?

今日の情報の急速な発展の時代では、データセンターでの大規模なデータ送信であれ、無数の家庭でのネットワーク アクセスであれ、すべては一見目立たないが非常に重要なコンポーネントに依存しています。-パッチコード（ジャンパー線）。パッチコード生産ラインは、この重要なコンポーネントを製造するためのコアプラットフォームとして、通信インフラストラクチャを構築するという重要な使命を担っています。この記事では、パッチ コードの基本概念から始めて、パッチ コード生産ラインの全体像を詳細に分析し、包括的な知識体系を読者に提供します。-

私たちについてもっと詳しく

パッチコードの基本概念と分類

パッチコードとは

パッチ コードはジャンパー ワイヤとも呼ばれ、短距離のデバイス接続に使用されるケーブル アセンブリです。-その本質は、ケーブルの両端に標準化されたコネクタを取り付け、デバイス間の迅速かつ柔軟な通信接続を可能にすることです。 「パッチ」という用語は、あたかもシステムに「パッチを当てる」かのように、オペレーターが短いケーブルを使用して交換機のさまざまなジャックを接続する初期の電話交換システムに由来します。-この柔軟で迅速な接続方法は、今日まで続いています。

パッチコードの中核となる価値は、そのプラグアンドプレイ特性にあります。--現場での融着接続や終端処理が必要な常設配線とは異なり、パッチコードは必要に応じていつでも交換および調整できるため、ネットワーク構成やトラブルシューティングに非常に便利です。-

パッチコードの主な種類

伝送メディアとアプリケーションのシナリオに基づいて、パッチコードは主に次のカテゴリに分類されます。

光ファイバーパッチコード光通信システムにおける最も重要な接続コンポーネントです。構造は同軸ケーブルに似ており、中心に光を伝播するガラスコアがあります。マルチモード ファイバのコアの直径は約 50 ～ 65 マイクロメートルで、人間の髪の毛の太さに似ていますが、シングルモード ファイバのコアの直径はわずか 8 ～ 10 マイクロメートルです。-コアは屈折率の低いガラス クラッドで囲まれており、光はコア内に閉じ込められ、最外層はプラスチックの保護ジャケットになっています。光ファイバーのパッチ コードは、通信機器室、家庭用ファイバー アプリケーション、ローカル エリア ネットワーク、光ファイバー センサーなどの分野で広く使用されています。{9}

ネットワークパッチコードは、コンピュータ、スイッチ、ルーター、その他のデバイスを接続するためのネットワーク ケーブル システムの主要コンポーネントです。共通仕様にはカテゴリ 5e、カテゴリ 6、カテゴリ 6A、およびカテゴリ 7 が含まれており、内部に 4 つのツイストペアが含まれています。ネットワーク パッチ コードは通常短く、機器と機器室のパッチ パネルの間の接続に使用され、データセンターのケーブル配線の基本要素として機能します。

PCBジャンパー電子製造における概念であり、プリント基板上の回路を接続するために使用されるワイヤまたはコンポーネントを指します。 PCB 配線で銅配線を介して 2 点間の接続を実現できない場合、電気接続を完了するためにジャンパー ワイヤが必要になります。

1.3 光ファイバーパッチコードの詳細な分類

光ファイバーパッチコードの分類システムは非常に複雑で、さまざまな次元から複数のタイプに分類できます。

ファイバー モード別では、シングルモード ファイバー パッチ コードは通常黄色で、長距離伝送に適しています。-マルチモード ファイバー パッチ コードには、オレンジ色の OM1 と OM2、水色の OM3 と OM4 があり、主に短距離高速伝送に使用されます。-

コネクタのタイプ別に見ると、FC コネクタは金属フェルールとネジ留めを使用しており、主にファイバ配線フレームで使用されます。 SC コネクタはプッシュプル ラッチ設計の長方形のシェルを備えており、ルーターやスイッチで広く使用されています。{0} ST コネクタは円形のシェルを備えており、ファイバー配線フレームで一般的に使用されます。 LC コネクタはモジュラー ジャック設計でコンパクトで、現在のデータ センターでは主流の選択肢となっています。 MPO/MTP コネクタは、マルチ{1}}ファイバー高密度-接続をサポートしており、40G/100G 高速ネットワークで広く使用されています。-

端面研磨方法により、PC タイプは平面接触研磨、APC タイプは 8 度の角度研磨、UPC タイプは超物理接触研磨を使用します。研磨方法の違いにより、反射減衰量などの光学性能指標が決まります。

パッチコード生産ラインの定義と構成

パッチコード生産ラインの定義

パッチコード生産ラインとは、原材料を標準コネクタを備えた最終パッチコードに加工する工業生産システムを指します。機械加工、精密組立、光学検査、自動制御などの複数の技術を統合し、一連のプロセスを通じてケーブルとコネクタを接続し、製品が関連する性能基準を確実に満たすようにします。

システムエンジニアリングの観点から見ると、パッチコード生産ラインは典型的な個別製造システムであり、製品が完成するまでに複数のワークステーションでの処理と検査を経る必要があります。自動化のレベルに応じて、生産ラインは手動、半自動、全自動の形式に分類できます。-

生産ラインのコアコンポーネント

完全なパッチコード生産ラインは通常、次のサブシステムで構成されます。

材料準備システム原材料の保管、供給、前処理を担当します。これには、ケーブル ペイオフ ラック、張力制御装置、長さ測定装置などが含まれます。原材料は通常、大きなリールで供給され、注文の要件に応じて特定の長さに切断する必要があります。

加工・組立システム生産ラインの中核であり、原材料から半製品への変換を完了します。{0}}これには、切断装置、剥離装置、接着剤注入装置、圧着装置、硬化装置、研磨装置などが含まれます。これらの装置が工程順序に従って配置され、完全な処理フローを形成します。

検査・試験システム製品の品質が標準要件を満たしていることを保証します。これには、端面形状検査、光学性能テスト、目視検査、その他の手順が含まれます。{1}}検査装置の精度と信頼性は製品の歩留まりに直接影響します。

物流・搬送システムワークステーション間のワークフローを可能にします。これには、手動搬送、ベルトコンベア、ロボットアームなどの方法が使用できます。高度に自動化された生産ラインには、通常、自動化された物流システムが搭載されています。

制御および管理システム生産ライン全体の動作を調整します。これは通常、下位レベルの制御として PLC プログラマブル コントローラを採用し、上位レベルのコンピュータ ソフトウェアと組み合わせて、生産スケジュール、データ収集、品質トレーサビリティ、その他の機能を実現します。-

光ファイバーパッチコードの製造プロセス

プロセスの概要

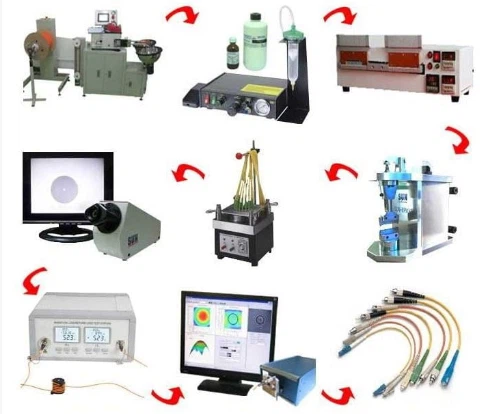

光ファイバーパッチコードの製造は、プロセス制御に対する非常に高い要件を伴う精密な製造プロセスです。完全な製造プロセスには、ケーブルの切断、摩耗コンポーネントの組み立て、接着剤の塗布、ファイバーの挿入、熱硬化、接着剤の除去、研磨、端面検査、全体の組み立て、性能テスト、品質サンプリング、出荷用の梱包が含まれます。-

このプロセスは、光ファイバー パッチ コード製造の 3 つの中心的なタスク、つまりケーブルとコネクタの信頼性の高い組み立て、端面の精密研磨、および厳格な品質検査を反映しています。各作業には専門的な機器と正確なプロセス制御が必要です。

詳細なプロセス分析

第一工程：ケーブル切断

ケーブル切断は生産の開始点であり、注文要件に応じてロール状のケーブルを指定の長さに切断します。ただし、後続の加工のために一定の余裕が確保されています。切断精度は、完成品の長さの安定性に直接影響します。最新の生産ラインでは通常、切断長さを自動的に記憶し、電気切断を実行し、その後の取り扱いや梱包のために切断したケーブルをコイルに巻き付けるケーブル収集装置を備えた全自動ケーブル切断機が使用されています。高度な切断機は 12 色のケーブルを同時に処理できるため、生産効率が大幅に向上します。

第 2 プロセス: コンポーネントのねじ切りとファイバーのストリッピング

ラバー ブーツ、熱収縮チューブ、サポート チューブ、スプリングなど、さまざまなコンポーネントが順番にファイバーにあらかじめねじ込まれます。ねじ込む際は正しい向きに注意する必要があります。{0}}次に、ファイバーストリッパーを使用してケーブルの両端から外側のジャケットを取り除き、内部のファイバーを露出させます。ストリップ中は、ファイバ コアを損傷しないように特に注意する必要があります。そうしないと、光学性能が低下したり、ファイバが破損したりする可能性があります。

第三工程：接着剤の塗布と注入

これは、コネクタフェルールのテールセクションに特殊な接着剤を注入する必要がある重要なプロセスです。 353 接着剤などの一般的に使用される接着剤は、混合中の気泡の発生を最小限に抑えながら、特定の比率で混合する必要があります。現代の生産では、塗布時間、量、力を正確に制御できるプロ仕様の接着剤塗布機を使用することが多く、接着剤の量の一貫性を確保します。

第4工程：ファイバー挿入

剥がされたファイバは、接着剤が充填されたフェルールに手動または自動でねじ込まれます。ファイバ端面はフェルール端面よりわずかに突き出ます。{0}{1}{2}}このプロセスでは、オペレーターに高度なスキルが要求され、ファイバーを損傷することなく正確な位置決めを達成する必要があります。

第5工程：熱硬化

ファイバーが挿入されたフェルールは硬化オーブンに入れられ、接着剤が完全に硬化するまで焼き付けられます。専門的なファイバー硬化オーブンは高精度の温度制御システムを使用しており、一度に 64 個のコネクタなど、複数のコネクタを同時に硬化できます。-硬化温度と硬化時間の制御は接着強度に大きく影響します。

第6工程：研磨

これは、光ファイバーパッチコードの光学性能を決定する中心的なプロセスです。硬化後、必要な幾何学的形状と表面品質を達成するために、ファイバー端面は複数の研磨ステップを経る必要があります。-研磨は通常、粗研削、中研削、微研削、研磨の各段階に分かれており、異なる粒径の研磨フィルムを使用して端面の品質を段階的に向上させます。-

研磨機はこの工程の中核となる設備です。高度な研磨機は、4 つのコーナー圧力設計を備えており、集積回路モジュールとタッチ ボタンを通じて研磨プログラムを制御し、研磨カウントを同時に表示するため、プロセス品質の管理が容易になります。ハイエンド研磨機は、フローティング フィクスチャ システムよりもはるかに優れた精度と再現性を備えたリジッド フィクスチャ システムを使用しています。-

第 7 プロセス: 端面検査-

研磨後は、幾何学的形状検査や目視検査など、端面の詳細な検査が必要です。{0}幾何学的形状検査では、干渉計を使用して曲率半径、頂点オフセット、ファイバー高さ、その他のパラメーターを測定します。目視検査では、ビデオ ファイバー顕微鏡を使用して、端面に傷、汚れ、その他の欠陥があるかどうかを観察します。{3}}

第8工程：組立

他のパッチコードコンポーネントは手動または自動化されて組み立てられ、最終組み立てが完了します。一部のコンポーネントは、組み立て前に表面の埃を除去するために純水で超音波洗浄し、その後使用前に精密乾燥機で乾燥させる必要があります。清浄度はファイバー接続のパフォーマンスに直接影響します。

第9工程：性能試験

挿入損失および反射損失テスタは、光ファイバ パッチ コードのコア光学パラメータを測定するために使用されます。通信-グレードの製品では、通常、0.3dB 以下の挿入損失と 50dB 以上のリターンロスが必要です。より高い要件を持つ製品の場合は、頂点オフセット、曲率半径、ファイバー高さという 3 つの主要な幾何学的パラメータをチェックするために、完全な 3D 干渉計テストも必要です。

第 10 のプロセス: 高品質のサンプリングとパッケージング

品質管理担当者は、バッチ品質を管理するために、テスト済みの認定製品のサンプリング再検査を行います。{0}認定された製品は最終梱包を完了し、出荷の準備をします。

ネットワークパッチコードの製造プロセス

ネットワーク パッチ コードの製造プロセスは比較的単純で、主に次の手順が含まれます。

まずはワイヤーカットで、ツイストペアケーブルを必要な長さに切断します。次に、ワイヤー ストリッパーを使用して、ワイヤー コアを損傷しないように注意しながら、ツイスト ペア ケーブルから外側のジャケットを約 2 センチメートル取り除きます。次に、ワイヤの配置です。568A または 568B 規格に従って、4 対のワイヤを色順に配置します。次に圧着し、配置されたワイヤコアを RJ45 クリスタルプラグに挿入し、圧着工具を使用して圧着して固定します。最後に、ネットワーク パッチ コード テスターを使用して電気接続と配線順序が正しいことを確認するテストを行います。

パッチコード生産ラインのコア機器

切断装置

全自動ファイバーケーブル切断機は、測長、切断、巻き取り機能を備えた生産ラインのスタート装置です。さまざまな仕様の屋内ファイバーを必要な長さに切断し、ケーブルを自動的にコイルに巻き付けることができます。高度な切断機には、切断長さの自動記憶、電動切断、切断時間の調整、切断長の設定可能などの機能があり、コイルの直径、サイズ、数量を調整できるケーブル回収装置が付いています。

ネットワークパッチコードの製造では、ワイヤー切断機はさまざまな仕様のツイストペアケーブルを処理し、自動ストリッピング機能を備えている必要があります。

接着剤注入および圧着装置

接着剤注入機は、接着剤をコネクタフェルールに正確に注入するために使用されます。プロ仕様の接着剤塗布装置は、輸入された接着剤制御バルブを使用して塗布時間、量、力、収縮時間を調整し、塗布の精度と一貫性を確保できます。

圧着装置はファイバーをコネクタに機械的に固定するために使用され、手動タイプと自動タイプがあります。自動圧着機は連続生産を実現し、効率と一貫性を向上させます。

硬化装置

ファイバー硬化オーブンは、ファイバー コネクタの接着剤を硬化するために特別に設計された装置です。 FC、SC、LC、MU、MTRJ、ST、MPO などのさまざまなコネクタ タイプに対応できます。高精度の温度制御システムにより、硬化温度の安定性が保証されます。-大容量の硬化オーブンでは一度に数十個のコネクタを硬化できるため、生産効率が向上します。

研磨装置

繊維研磨機は、生産ラインの中で最も技術的に洗練された機器の 1 つです。高度な研磨機は、従来のフローティング フィクスチャ システムよりも優れた精度と再現性を備えたリジッド フィクスチャ システム設計を採用しています。研磨プログラムは集積回路モジュールを通じて制御され、研磨カウントを表示してプロセスの品質管理を容易にします。

研磨治具は研磨機で使用される重要な工具であり、さまざまなコネクタのタイプには対応する治具が必要です。高品質の治具は研磨の一貫性を保証し、GR-326 の幾何学的要件を満たすかそれを超え、フェルール端面に傷を付けることなく後方反射を低減します。

検査装置

製品の品質を確保するには検査装置が重要です。主な種類は次のとおりです。

挿入損失および反射損失テスタは、光ファイバ パッチ コードのコア光学パラメータを測定するもので、生産ラインに不可欠な試験装置です。

干渉計は、曲率半径、頂点オフセット、ファイバ高さ、その他のパラメータを含む端面の幾何学的形状を測定します。{0}コスト効率の高い干渉計が工場で採用されることが増えています。-

ビデオファイバー顕微鏡はファイバー端面の視覚的な品質を観察し、簡単な操作で鮮明な画像を提供します。{0}}可変倍率顕微鏡は 400 倍、200 倍、80 倍などの複数の倍率レベルを統合しており、ファイバ端面やフェルール端面の状態を明確かつ便利に観察できます。-

ネットワーク パッチ コード テスターは、ネットワーク パッチ コードの電気接続と配線順序をチェックします。テスト中、対応するインジケーターライトが順番に点滅し、正しい圧着を示します。

補助装置

生産ラインには、保護チューブを収縮させるための熱収縮機などのさまざまな補助装置も必要です。製品識別用のマーキングマシン。コンポーネントを洗浄するための超音波洗浄器。洗浄された部品を乾燥させるための乾燥機。最終製品を包装するための包装設備。

品質管理と業界標準

主要な品質指標

光ファイバーのパッチコードの品質は、主に次の指標によって測定されます。

挿入損失光信号がコネクタを通過するときの電力損失で、デシベル (dB) 単位で測定されます。テレコム-グレードの製品では 0.3dB 以下の挿入損失が必要ですが、ハイエンド製品ではさらに低い値が必要です。-

リターンロス入射光パワーに対する反射光パワーの比であり、コネクタ端面の反射特性を反映しています。-シングルモード製品は通常、45dB または 50dB 以上のリターンロスを必要とし、APC タイプでは 60dB 以上を達成します。

端面の幾何学的パラメータ-これには、曲率半径、頂点オフセット、ファイバー高さなどが含まれます。これらのパラメーターは、2 つのコネクタが嵌合されたときの物理的な接触状態を決定します。

機械的性能引張強度、曲げ性能、挿抜耐久性などを考慮し、使用時のパッチコードの信頼性を確保します。

環境適応力温度サイクル、湿度、振動、その他のテストが含まれており、さまざまな環境条件下での製品の安定性を検証します。

主要な業界標準

光ファイバーパッチコードの製造が従う必要がある主な規格は次のとおりです。

GR-326-コアこれは、米国の Telcordia によって開発されたシングルモード光ファイバー コネクタとパッチコード アセンブリの一般的な要件規格であり、世界中で広く採用されています。{0}この規格には、コネクタの光学性能、幾何学的パラメータ、機械的性能、環境性能などの詳細な仕様が記載されています。

IEC61300シリーズは、国際電気標準会議によって開発された光ファイバー コネクタの規格であり、テスト方法と性能要件に関する複数のセクションが含まれています。製品が国際市場に参入するには、対応するテスト特性要件を満たさなければなりません。

TIA/EIA-568は、米国の電気通信産業協会と電子産業同盟によって開発された構造化ケーブル規格であり、ネットワーク パッチ コードのワイヤ シーケンスとパフォーマンスに関する明確な仕様が定められています。. 568A と 568B は 2 つの標準ワイヤ シーケンスです。

5.3 品質管理システム

製品の品質を確保するための基盤となるのは、主に次のような包括的な品質管理システムの確立です。

受入検査原材料の抜き取り検査を実施し、ケーブルやコネクタなどが仕様要件を満たしていることを確認します。

プロセス制御主要なプロセスに検査ポイントを設定し、プロセスパラメータを監視し、逸脱を迅速に特定して修正します。

最終検査は、出荷された製品が適格であることを確認するために、すべての完成製品に対して 100% の光学性能テストを実施します。

サンプリング再検査-品質管理担当者は、バッチ品質を管理するために認定製品のサンプリング レビューを実行できます。

トレーサビリティシステム各製品の生産情報を記録し、トレーサビリティと品質問題の分析を容易にします。

自動生産ライン設計

自動化生産ラインの基本的な考え方

自動生産ラインとは、自動機群や付帯設備をワーク搬送システムや制御システムを介して工程順に接続し、製品の製造工程の全部または一部を自動的に完了させる生産システムです。自動生産ラインは、人が介入することなく、定められたプログラムや指示に従って自動的に稼働し、「安定・正確・早い」生産を実現することを目的としています。

パッチコード生産の自動化レベルは、生産量の要件と投資予算に基づいて選択できます。小規模バッチ、多品種生産は半自動生産ラインに適しており、-、標準化された大規模バッチ生産は完全自動生産ラインに適しています。-

生産ライン計画の要素

パッチコード自動生産ラインを計画するには、次の要素を考慮する必要があります。

• 製品の種類生産ラインの柔軟性要件を決定します。自動化された生産ラインは、単一品種の大量生産に適しています。-これには、複数の製品の互換性を困難にする工具や治具が必要となるため、製品の種類を少なくすることをお勧めします。-製品の切り替えには、工具や治具の交換が必要になる場合があります。
• 容量要件は、生産ライン設計の基本的なパラメータであり、能力要件に基づいて適切な生産プロセスと機器構成が選択されます。
• 生産工程決定したら、ラインバランスを達成するために、処理時間に基づいて各プロセスに適切な数の装置を構成する必要があります。
• 設備仕様製品要件に適合し、精度要件と費用対効果の両方の考慮事項を満たす必要があります。{0}
• レイアウト設計スムーズな物流、利便性、経済的な床面積などを考慮する必要があります。

生産タクトタイムとバランス率

生産タクト タイムは自動生産ラインの中核パラメータであり、ワークフロー全体の中で最も遅いプロセスによって決まります。これには、各プロセスのタクト タイムがほぼ同じであることが必要ですが、実際には偏差が常に存在します。-この偏差が生産ラインのバランス レートです。

生産ラインのバランス率を計算する式は、すべてのワークステーション時間の合計をボトルネックのプロセス時間で割った後、プロセス数で割ったものです。全工程の生産タクトタイムが同じであれば、バランス率は100%となります。 1つのプロセスが遅くなると、生産ライン全体の効率が低下します。

各プロセスで同じタクトタイムを達成するには、通常、プロセスが異なれば必要な設備の数も異なります。たとえば、プロセス A が 1 台のマシンで 2 分かかり、プロセス B が 1 台のマシンで 4 分かかる場合、プロセス B を 2 台のマシンで構成できるため、リソースを無駄にすることなく両方のプロセスのタクト タイムが一致します。

自動化システムの構成

最新のパッチコード自動生産ラインには通常、次の自動化要素が含まれています。

• コントローラーコマンドを発行し、システム全体の調整と命令操作を完了する意思決定メカニズムです。-自動化された工場で使用される一般的なコントローラーには、PLC プログラマブル コントローラー、産業用コンピューターなどが含まれます。
• センサー生産プロセスのさまざまなパラメータを監視および制御するために使用され、機器の正常または最適な状態での動作を維持します。数多くの優れたセンサーがなければ、現代の生産はその基盤を失うことになります。
• サーボシステムさまざまな精密な位置決め動作を実現するために使用される、サーボ モーターやドライブなどの正確なモーション制御を提供します。
• ロボットとマニピュレーター自動化レベルを向上させる鍵となる、ワークステーション間でのワークの自動ハンドリングとロード/アンロードを実現します。
• 周波数変換器モーターの電源周波数を変更することでACモーターを制御し、省エネと速度調整の目的を達成します。
• ヒューマン マシン インターフェース-オペレータが装置を操作するためのウィンドウを提供し、パラメータ設定、状態監視、故障診断などの操作を可能にします。
• SCADAシステム、またはデータ収集および監視システムは、生産ラインからプロセス データと機器パラメータを自動的に収集し、リアルタイムの生産ラインの動作ステータスを表示する大画面ディスプレイ インターフェースを提供します。{0}{1}{1}

業界での応用と市場の見通し

応用分野

パッチコード製品には非常に幅広い応用分野があります。

データセンターは、光ファイバーパッチコードの最大のアプリケーション市場です。クラウド コンピューティング、ビッグデータ、人工知能、その他のテクノロジーの発展に伴い、データセンターの建設は拡大し続けており、高性能光ファイバー パッチ コードの需要も拡大し続けています。-特に、40G/100G 高速ネットワークにおける MPO/MTP 終端済み光ファイバー パッチ コード-の需要は旺盛です。-

通信ネットワーク通信バックボーン ネットワーク、メトロポリタン エリア ネットワーク、アクセス ネットワークなどは、パッチ コードの従来の応用分野です。家庭への光ファイバーの継続的な進歩により、パッチ コードの需要が大幅に増加しています。{{2}

エンタープライズネットワークオフィスビル、工業団地、商業ビル、その他の構造化されたケーブル配線システムには、大量のネットワーク パッチ コードと光ファイバー パッチ コードが必要です。

放送システムここでは、ケーブル テレビ ネットワークのデジタル変革とファイバーのアップグレードが、かなりのパッチコード市場を生み出しました。

産業オートメーション光ファイバーパッチコードは通常、産業用制御機器の相互接続に使用され、製品の信頼性と環境適応性に対する高い要件が求められる分野です。

スマートシティ光ファイバーパッチコードが街路灯、信号機、監視システムなどに広く使用されているインフラストラクチャ建設。

業界の展望

世界のパッチコード業界は、比較的完全な産業チェーンを形成しています。

上流は、光ファイバー、光ケーブル、コネクタ、接着剤、その他の原材料を提供する原材料サプライヤーで構成されます。

ミッドストリームは、国際的に有名なブランドや多数の国内企業を含むパッチコードメーカーで構成されています。中国は世界最大のパッチコード生産拠点となり、製品は世界中に輸出されています。

ダウンストリームは、通信事業者、データセンター事業者、システムインテグレーター、エンジニアリング請負業者などを含む、さまざまなアプリケーション顧客で構成されます。

機器サプライヤーは、単純なハンドツールから複雑な自動生産ラインに至るまで、パッチコード製造用のさまざまな専門機器を提供し、特殊な市場セグメントを形成しています。

生産管理の実践

生産計画管理

パッチコードの生産では通常、受注生産モードが採用されており、効率的な生産計画管理システムを確立する必要があります。{0}}-

注文管理顧客からの注文を受け、注文をレビューし、製品の仕様、数量、納期などを確認し、生産能力を評価します。

資材計画注文のニーズに基づいて材料要件を計算し、調達と在庫管理を手配し、生産材料が時間どおりに到着することを保証します。

生産スケジューリング注文の優先順位、生産能力の制約、材料供給などを総合的に考慮し、合理的な生産スケジュールを策定します。

進捗状況の追跡生産の進行状況をリアルタイムで監視し、問題を迅速に特定して解決し、予定通りの納品を保証します。-

製造現場管理

優れた製造現場管理は、製品の品質と生産効率を確保するための基盤です。

環境管理光ファイバーのパッチコードの製造には一定の清浄度要件があり、特に研磨および組み立てプロセスでは塵や静電気の制御が必要です。

5S管理仕分け、整頓、磨き、標準化、維持を継続的に改善し、清潔で秩序ある生産環境を確立します。

設備のメンテナンス予防保守システムを確立し、機器を定期的に保守および校正して、機器が良好な状態を維持できるようにします。

人材育成特に高度なスキルが要求される研磨やテストなどの重要なプロセスでは、オペレーターはポストに就く前に体系的なトレーニングを受ける必要があります。

コスト管理

パッチコード製造におけるコスト管理では、次の側面に焦点を当てる必要があります。

材料費は主なコスト要素であり、調達の最適化、廃棄物の削減、歩留まりの向上などの方法によって削減されます。

人件費自動化レベルの向上、プロセス フローの最適化、従業員のスキルの強化、および 1 人当たりの生産高を増やすその他の方法によって削減されます。{0}}

設備費機器使用率の改善、機器寿命の延長、合理的な容量構成、およびユニットあたりの機器割り当てコストを下げるその他の方法によって、コストが削減されます。{0}}

品質コストこれには、予防コスト、評価コスト、内部障害コスト、外部障害コストが含まれます。また、初回合格率の向上により全体的な品質コストが削減されます。{0}}

結論

パッチコード生産ラインは、精密機械、光学検査、自動化制御、品質管理を統合した総合的な製造システムです。パッチコード生産ラインを深く理解するには、製品知識、プロセス技術、装置原理、品質基準、生産管理など、複数の分野の知識を習得する必要があります。

情報通信技術の継続的な発展に伴い、パッチコード製品の需要は増大し続け、性能要件も増大し続けるでしょう。これは、パッチコード製造企業に幅広い市場機会をもたらすと同時に、技術のアップグレードや管理の改善に対する課題ももたらします。継続的な学習とイノベーションを通じてのみ、企業は熾烈な市場競争で競争力を維持することができます。

この系統的な紹介が読者のパッチコード生産ラインの包括的な理解を助け、関連分野の学習や作業の参考になれば幸いです。業界の初心者でも、より深い理解を求めている実務者でも、貴重な情報とインスピレーションをここで見つけることができます。
